Mis on õige MBBR täiteaste? Optimeerimisnõuanded munitsipaal- ja tööstuslike rakenduste jaoks

Praktiline juhend MBBR-i kandja täitesuhete kohta: määratlused, 67% ülempiiri taga olev keevkihistamise piir, munitsipaal- ja tööstusettevõtete soovitatavad vahemikud ning reguleerimisnõuanded, mis hõlmavad paagi tüüpi, õhutamist ja piirkondlikku veekvaliteeti.

Sissejuhatus

Täitesuhe (kirjutatakse ka täitmismäära või täiteprotsendina) on MBBR-i disainis üks sagedamini küsitavaid parameetreid:

seadke see liiga madalale ja ravivõimsus võib väheneda; seadke see liiga kõrgele ja keevvedelik võib halveneda.

Inseneripraktikas kontrollitakse MBBR-kandjate täiteastet üldiselt sees25%–67%(olenevalt kandja tüübist ja paagi konfiguratsioonist) märgatavalt erinevate munitsipaal- ja tööstusrakenduste soovitatavate vahemikega.

Mis on täiteaste ja miks 67% käsitletakse sageli laena?

Täitesuhe on protsent reaktori efektiivsest mahust, mille hõivab söötme väljakujunenud maht. See määrab nii biokile kasvatamiseks saadaoleva söötme koguhulga kui ka selle, kas söötmed võivad hüdrauliliste ja õhutusjõudude mõjul vabalt kukkuda.

Reaalsetes projektides mõõdetakse täiteastet kandja väljakujunenud mahu põhjal: kandja proov laaditakse mõõtsilindrisse või kalibreeritud mahutisse, koputatakse õrnalt, kuni maht stabiliseerub, ja võrreldakse seejärel paagi mahuga. Partiide vahelised mõõtmete erinevused võivad mõõtmist mõjutada, nii et projekteerimine, hankimine ja doseerimine tuleks võimaluse korral arvutada sama partii spetsifikatsiooni alusel.

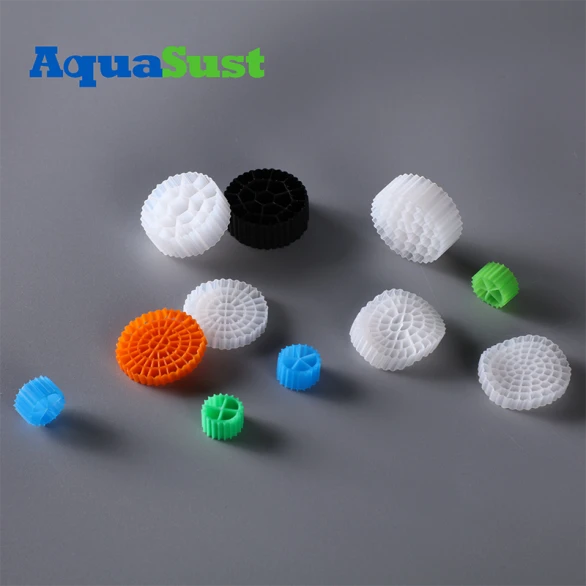

Fluidiseerimine nõuab piisavalt vaba ruumi. Silindriliste K--tüüpi kandjate (K1/K3/K5) puhul näitavad insenerikogemused, et kui täiteaste ületab ligikaudu 67%, hakkab kandjakiht lähenema tihedale pakkimisele: vee- ja õhumullidel on raske tungida ning paagi põhja lähedale kipuvad moodustuma seisvad tsoonid. Sel põhjusel67% on laialdaselt käsitletud rippkandjate praktilise insenerlaena (tavaline väärtus). Ülemmäär varieerub mõnevõrra sõltuvalt meedia struktuurist; poorne käsn{1}}tüüpi kandja deformeerub kergemini ja võib mõne stsenaariumi korral läheneda suuremale suhtele, kuid seda tuleb hoolikalt kontrollida.

Liiga madala või liiga kõrge täitesuhte mõju

2.1 Täiteaste on liiga madal

Tõhus biokile pindala paagis on ebapiisav, mahuline laadimiskiirus langeb ja heitvee indikaatoreid on raske täita;

Söötme madalate kontsentratsioonide korral muutub keevkihistumine liiga jõuliseks, biokile eraldub kergemini ja biokile moodustumise periood pikeneb;

Investeeringut mahuti mahusse ei kasutata täielikult ära - moderniseerimisprojektid kulutavad raha ilma mahutavust tegelikult suurendamata;

Uued-ehitusprojektid võivad olla sunnitud mahuteid suurendama, et kompenseerida puhastusvõimsust, mis suurendab tsiviilehituse-kulusid ja jalajälge.

2.2 Täiteaste on liiga kõrge

Meediumi keevkiht on piiratud, paagi sees tekivad surnud tsoonid, massiülekanne halveneb ja ilmneb lokaalne hapnikuvaegus;

Aeratsiooni energiatarbimine suureneb: keevkihi säilitamiseks on vaja rohkem õhku, mis suurendab ühiku töötlemiskulu;

Meediumite kokkupõrked ja hõõrdumine intensiivistuvad, pannes hoidmisekraanidele suurema koormuse, samas kui kasutusiga lüheneb ja hooldussurve kasvab.

Reaalsetes projektides on levinud eksiarvamus, et "kõrgem täiteaste tähendab alati suuremat töötlemisvõimsust." Kui suhe läheneb keevkihi ülemmäärale, ei paranda rohkema kandja lisamine eemaldamise kiirust ja võib tegelikult halvendada heitvee kvaliteeti.

2.3 Kuidas kohapeal hinnata, kas täiteaste on sobiv

Töötamise ajal aitavad kolm kiiret kontrolli: esiteks kontrollige visuaalselt keevkihi olekut -, kui kandja peaks ühtlaselt mööda paagi pinda libisema ilma nähtavate pakendatud aladeta; teiseks jälgige lahustunud hapniku jaotust - suured DO kõrvalekalded paagis viitavad halvale segamisele, mis võib viidata ületäitunud paagile; kolmandaks, jälgige heitvee indikaatoreid ja biokile paksust -, kui biokile on püsivalt õhuke või nõrgeneb sageli, võib täiteastet või õhutuskiirust vajada reguleerida. Need on kasutuskogemuse-kontrollid; lõplik otsus põhineb alati vee{5}}kvaliteeditesti andmetel.

Soovitatavad täitesuhted munitsipaal- ja tööstusstsenaariumide jaoks

Iga stsenaariumi soovitatav vahemik sõltub sissevoolu kontsentratsioonist, heitvee sihtstandardist, paagi tüübist ja õhutusmeetodist. Allpool toodud vahemikud on tüüpilised tehnilised väärtused; iga konkreetne projekt tuleks kinnitada projekteerimisarvutusega.

Pange tähele, et soovitatavad vahemikud on vaid lähtepunkt. Lõplikku väärtust tuleks võrrelda projekteeritud mahulise laadimiskiirusega (kohalik tüüpiline 0,3–0,8 kg KHT/(m³·d)) ja heitvee sihtstandardiga: suure koormuse ja rangete standardite korral võtke vahemiku ülemine ots; madala koormuse ja energiasäästu-prioriteetide jaoks valige madalam ots.

Kohandused paagi tüübi, õhutamise ja piirkondliku veekvaliteedi järgi

Paagi tüüp:

• Plug{0}}voolupaakidel tekivad vooluteel suured kontsentratsioonigradiendid, mistõttu on nende täiteaste sageli madalam kui täielikult segatud paakidel;
• mitme kanaliga paagid võivad erinevates kanalites rakendada erinevaid täitesuhteid.
• Laadimise kontroll: pärast täitesuhte valimist kontrollige nii mahulist laadimist kui ka pinna{0}}laadimist, et veenduda, et paagi maht ja kandja pindala vastavad projekteerimiseesmärkidele - vältige ühe indikaatori täitmist, samas kui teise ületamist.

Aeratsiooni meetod:

• Euroopa projektides kasutatakse tavaliselt puhurõhutamist peen-mullhajutitega, mis toetavad suuremat täiteastet (40%–55%);
• pinnaaeraatorid või jugaaeratsioon tagavad piiratud segamise intensiivsuse, seega on soovitatav kasutada vahemiku alumist otsa.

Piirkondlik vee kvaliteet:

• Kagu-Aasias võib soe suure{0}}hägususega sissevool kandjat kergesti hõljuvate ainetega katta; Soovitatav on 25–40% koos tugevdatud eeltöötlusega.
• Külmades põhjapoolsetes piirkondades bioloogiline aktiivsus väheneb, mistõttu kasutatakse pinna kompenseerimiseks sageli kõrgemat täiteprotsenti koos temperatuuri-korrigeeritud disainiga.
• ELis, kus sissevoolu kontsentratsioonid on madalad, saab täiteastet energia säästmiseks mõõdukalt vähendada, eeldusel, et heitvee normid on endiselt täidetud.

Vastavus ja kohaletoimetamine:

• eksporditud meedia jaoks tuleb sihtturu jaoks esitada CE/REACH (EL) või EPA{0}}seotud dokumendid;
• Hiinas toimuvate projektide puhul kehtivad GB standardid ja kohaldatavad disainikoodid ning täiteaste määratakse lõplikult konstruktsiooni kontrollimise teel.

Uuendusprojektid peaksid hindama ka olemasoleva õhutussüsteemi ülevõimsust, et vältida ebapiisavat õhutamist pärast täitesuhte suurendamist.

Korduma kippuvad küsimused (KKK)

K1: Kas suurem täiteaste tähendab alati suuremat töötlemisvõimsust?

V: Mitte tingimata. Piirkonnas, kus fluidisatsioon jääb normaalseks (nt 25–50%), lisab täitesuhte suurendamine efektiivset biokile pindala ja vastavalt suureneb võimsus; kuid 60–67% ulatuses muutub keevkihistumine piiratuks, surnud tsoonid suurenevad, võimsuse kasv aeglustub või pöördub tagasi ning aeratsiooni energiatarbimine suureneb märgatavalt.

Q2: Miks piiravad nii paljud kujundused täitesuhteks 67%?

V: See on inseneri rusikareegel (tüüpiline väärtus), mis tuleneb riputatud silindrilise keskkonna keevtöötlusmehhanismist. Kui see suhe on suurem, surutakse vee- ja õhukanalid söötmete vahel kokku, mis muudab ühtlase keevkihi säilitamise keeruliseks. Kui projekt vajab tõesti suuremat kandja tihedust, tuleks paagi konfiguratsioon või protsesside kombinatsioon uuesti-hinnata, selle asemel, et lihtsalt rohkem kandjat lisada.

Q3: Kuidas peaks moderniseerimisprojekt määrama selle täitesuhte?

V: Uuendusprojekte piiravad nii olemasolev paagi maht kui ka õhutussüsteemi võimsus. Esmalt kontrollige, kas praegune aeratsioonivarustus suudab säilitada keevkihistamist ja hapniku ülekannet soovitud täiteastme juures, seejärel tehke prooviarvutused soovitatud vahemikus; vajadusel kinnitage biokile kinnitamise ja eemaldamise määrad piloottestis enne tehnilise väärtuse suurendamist.

Järeldus

Täitesuhet, mis sobiks-kõigile-üks-, pole. Heliväärtus võrdub stsenaariumi laadimisnõuetega pluss paagi/aeratsiooni mahupiirangud pluss piirkondlikud vee{4}kvaliteediparandused. Munitsipaalprojektid töötavad tavaliselt 25–50%, samas kui suure{8}}koormusega tööstuslikud stsenaariumid võivad ulatuda 60–67%-ni -, põhikriteerium on see, kas kandja suudab säilitada normaalset keevvoolu.

Teie konkreetse veekvaliteedi ja paagi tingimustes põhinevate täitesuhte-soovituste saamiseks võtke ühendustAquaSusttehniline meeskond kohandatud ettepaneku tegemiseks.
